Steel Tape kouch ki lach Tib Deyò Kab GYTS

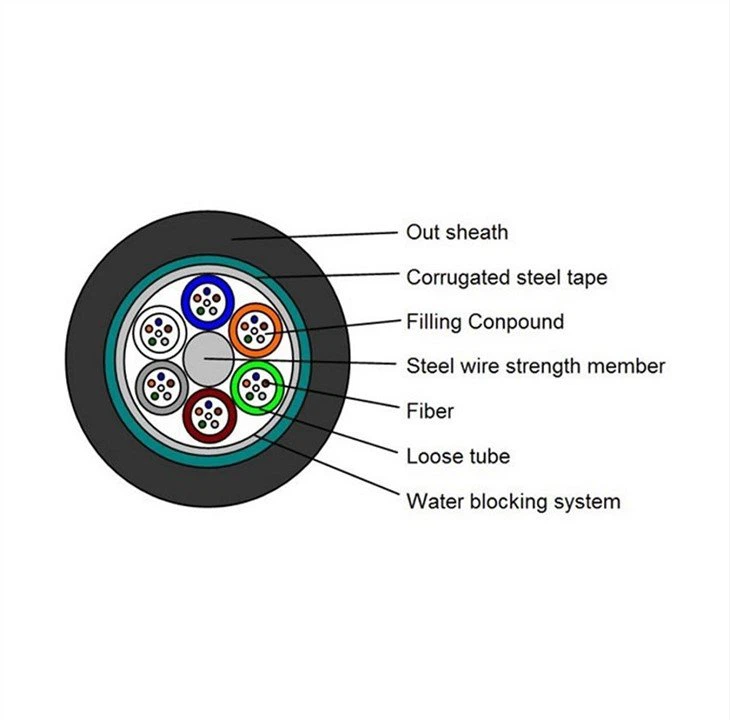

Steel Tape kouch ki lach Tib Deyò Kab GYTS, 2 ~ 144 fib santral manm fòs (asye), jele plen, fib genyen tib ki lach ak filler PP (si sa nesesè) bloke, dlo bloke jele, longitudinalman kouvri pa kopolimèr tep asye, PE deyò djenn . G652D SM fib, spesifikasyon detaye sou demann ou an.
Karakteristik:
Low dispèsyon ak atenuasyon
Bon konsepsyon, kontwòl egzak pou longè depase fib ak disten pwosesis bloke rann kab la ekselan pwopriyete mekanik ak anviwònman an
Blende nan tep asye corrugate fè kab gen bèl pwopriyete rezistans imidite ak rezistans kraze
Avèk ti dyamèt kab, pwa kab limyè, fasil pou kouche
Tanperati opere: -40 ~ +60 ℃
Deskripsyon
Ki lach tib style, kab fib optik ak metalik manm fòs santral nan fil asye / strand ak baryè imidite anndan anvlope. Kab pwoteje pa yon oversheath PE nwa, apwopriye pou kanal oswa aplikasyon ayeryen. Tib gen ladan optik yon sèl-mòd oswa multimode fib koulè kode tankou pou chak konplo koulè kod.

Paramèt

Fib konte	Dyam kab (mm)	Kab nèt pwa (Kg / km)	Min. koube reyon (mm)	Min. fòs rupture (N)	Min. kraze presyon (N / 100mm)
Eta estatik	Eta dinamik	Kout tèm	Long tèm	Kout tèm	Long
tèm
-30	11	123	110	220	1500	600	1000	300
32-36	11.6	144	120	240	1500	600	1000	300
38-60	12.3	155	130	260	1500	600	1000	300
62-72	13.1	190	140	280	1500	600	1000	300
74-84	13.9	208	140	280	1700	600	1000	300
86-96	14.7	228	150	300	1800	600	1000	300
98-108	15.5	247	160	320	2000	600	1000	300
110-120	16.3	268	170	340	2200	600	1000	300
122-132	17.1	290	180	360	2300	600	1000	300
134-144	17.9	313	180	360	2500	600	1000	300

Atik	Espesifikasyon
Santral manm fòs	Tout FRP dyelèktrik
Materyèl Tib	Tereftalat polibutilèn
Koulè nan tib ki lach	Ble, zoranj, vèt, machandè ka ofri coloers epi yo ta dwe deklare
Koulè fib nan chak tib	Ble, zoranj, vèt, machandè ka ofri coloers epi yo ta dwe deklare
Tib ranpli konpoze	Thixotropic jele
Nwayo ranpli konpoze	Pelrolcum jele
Ripcord	Aramid oswa kòd Polyester
Vlope kasèt	Tep Polyester
Idantifikasyon tep make	AFPC syria
Jacket enteryè	1.0 ± 0.1mm epesè
Blende	Corrugated tep asye
Eksteryè levit	1.5 ± 0.1mm epesè
Sifas make	AFPC syria
Karakteristik optik
Atenuasyon	1310nm 0.34dB / km 1383nm ≤ 0.34dB / km 1550nm ≤ 0.20dB / km 1625nm 0.24dB / km
Atenuasyon vs longèdonn Max @diferans	1285 ~ 1330nm 0.03dB / km 1525 ~ 1575nm ≤ 0.02dB / km
Koyefisyan dispèsyon	1285 ~ 1340nm -3.0ps / nm.km, 3.0 1550nm 18ps / nm.km 1625nm 22ps / nm.km
Zewo longèdonn dispèsyon	131210nm
Zewo pant dispèsyon Valè tipik	0.090ps / nm2.km 0.086ps / nm2.km
PMD Max fib endividyèl Valè konsepsyon lyen (M=20, Q=0.01%) Valè tipik	≤0.2 √km 0.1ps / √km 0.04ps / √km
Kab koupe longèdonn	1260nm
Mòd dyamèt jaden (MFD)	1310nm 9.20.4nm 1550nm 10.40.5nm
Efektif endèks gwoup refraksyon	1310nm 1.466 1550nm 1.467
Pwen discontinuities	1310 ≤0.05dB 1550 0.05dB
Karakteristik jewometrik
Dyamèt CLADDING	124.80.7um
CLADDING ki pa sikilè	≤0.7%
Dyamèt kouch	245 ± 5um
Kouch - CLADDING erè konsantrisite	≤12.0um
Kouch ki pa sikilè	≤6.0%
Nwayo-CLADDING konsantrisite erè	0.5um
Pli (reyon)	4m
Longè livrezon	2.1 ~ 50.4km / bobin
Karakteristik anviwònman an
Tanperati	0.05dB / km, induit atenuasyon nan -60 ~ 85
Tanperati imidite monte bisiklèt	≤0.05dB / km, pwovoke nan -10 ~ 85 ℃, 98% rRH
Watersoak d	≤0.05dB / km, atenuasyon induit nan 23, pou 30days
Depandans chalè imid	≤0.05dB / km, induit atenuasyon nan 85 ak 85% RH pou 30 jou
Aje chalè sèk	≤0.05dB / km, nan 85 ℃
Spesifikasyon mekanik
Tès prèv	≥9.0N, ≥1.0%, ≥100kpsi, offline
Macro bend induit atenuasyon 1 vire toutotou yon mandrin ki gen 32mm dyamèt 100 vire toutotou yon mandrin ki gen 50mm dyamèt 100 vire toutotou yon mandrin ki gen dyamèt 60mm	≤0.05dB 1310 / 1550nm ≤0.05dB 1625nm ≤0.05dB
Kouch teren teren	1.7N fòs mwayèn tipik ≥1.3N, 8.9N fòs pik
Sansibilite korozyon estrès dinamik	≥20
